Πλήρως αυτόματη συσκευή δοκιμής αύξησης θερμοκρασίας

Πλήρως αυτόματη συσκευή δοκιμής αύξησης θερμοκρασίας

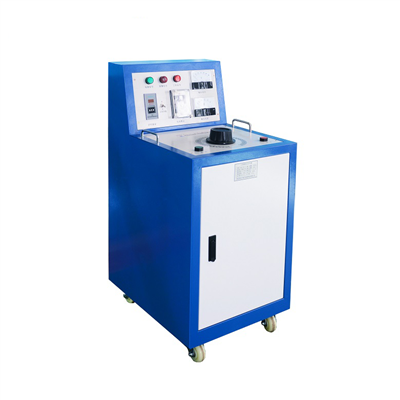

Το RDTR-CB-7000A είναι μια απαραίτητη, ευέλικτη συσκευή για αυτόματη δοκιμή αύξησης θερμοκρασίας σε ηλεκτρικό εντοπισμό σφαλμάτων υψηλού ρεύματος. Ιδανικό για διακόπτες HV και αγωγούς λεωφορείων, χρησιμοποιείται ευρέως στους τομείς της ενέργειας, της κατασκευής και της Ε&Α, λειτουργώντας σε σύντομο χρονικό διάστημα ή σε διακοπτόμενη βάση.

RDTR-CB -7000Α

Αποστολή ερώτησής

ΕΠΙΣΚΟΠΗΣΗ

Το RDTR-CB-7000Μια πλήρως αυτόματη συσκευή δοκιμής αύξησης θερμοκρασίας αντιπροσωπεύει ένα κρίσιμο κομμάτι εξοπλισμού που έχει σχεδιαστεί για ολοκληρωμένες αυτόματες θερμικές δοκιμές. Ενσωματώνει ένα σύστημα για αυτοματοποιημένες δοκιμές αύξησης θερμοκρασίας, έναν μετασχηματιστή ανόδου, έναν ελεγκτή μεταβλητής τάσης επαγωγής και ένα εξελιγμένο σύστημα παρακολούθησης θερμοκρασίας. Αυτή η συσκευή είναι απαραίτητη σε τομείς όπου οι ηλεκτρικές δοκιμές υψηλού ρεύματος είναι πρωταρχικής σημασίας. Χρησιμεύει ως τυπικό εργαλείο για την αξιολόγηση της θερμικής ανόδου σε μια ποικιλία συστημάτων διανομής υψηλής τάσης και ζυγών. Η εφαρμογή του καλύπτει σταθμούς παραγωγής ηλεκτρικής ενέργειας, υποσταθμούς, εγκαταστάσεις παραγωγής και δοκιμών για συσκευές διανομής, εργοστάσια ηλεκτρικού εξοπλισμού, καθώς και εγκαταστάσεις έρευνας και εργαστηρίου. Είναι προσαρμοσμένο για λειτουργίες που είναι μικρής διάρκειας ή περιοδικά διακοπτόμενες.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΟΣ

1. Το RDTR-CB-7000A ενσωματώνει έναν ολοκληρωμένο μηχανισμό προστασίας μηδενικής εκκίνησης για αρχική διασφάλιση ασφάλειας.
2. Επιτρέπει την ανεξάρτητη ρύθμιση της διάρκειας της δοκιμής, με ενσωματωμένη λειτουργία ειδοποίησης χρονοδιακόπτη για αποτελεσματική διαχείριση συνεδρίας.
3. Το σύστημα έχει σχεδιαστεί για να διορθώνει αυτόνομα τις τρέχουσες αποκλίσεις μόλις τεθούν σε εφαρμογή οι αρχικές ρυθμίσεις, διασφαλίζοντας την ακρίβεια των δοκιμών.
4. Το προηγμένο λογισμικό υπολογιστή παρέχει λεπτομερή και ακριβή ανάγνωση των ρευμάτων τροφοδοσίας και εξόδου σε ανάλυση 0.5.
5. Η ρύθμιση της τάσης γίνεται ηλεκτρονικά για τον έλεγχο του ρεύματος εξόδου, με προσαρμόσιμη ακρίβεια ελέγχου για να ταιριάζει σε διάφορες απαιτήσεις δοκιμών.
6. Η λειτουργία διευκολύνεται από έναν υπολογιστή βιομηχανικής ποιότητας, ο οποίος εφαρμόζει ένα πλήρως αυτοματοποιημένο έξυπνο σύστημα ελέγχου που εξαλείφει την ανάγκη για χειροκίνητες διαδικασίες δοκιμών.
7. Η συσκευή δοκιμής ανόδου θερμοκρασίας παρακολουθεί συνεχώς και εμφανίζει τις τιμές της τάσης εισόδου και την ενεργή ισχύ σε πραγματικό χρόνο για άμεση ανάλυση δεδομένων.
8. Με τον καθορισμό του εύρους ανόδου θερμοκρασίας και των σχετικών παραμέτρων, η συσκευή διατηρεί αυτόματα το ρυθμισμένο ρεύμα εξόδου, εξοπλισμένο με μια δυνατότητα προσαρμογής για τη διόρθωση τρέχοντος σφάλματος.

Το πλεονέκτημά μας

Our Advantage120090100

Εταιρικό Προφίλ

Company

Δημοφιλείς Ετικέτες: πλήρως αυτόματη συσκευή δοκιμής αύξησης θερμοκρασίας, Κίνα κατασκευαστές συσκευών δοκιμής πλήρως αυτόματης αύξησης θερμοκρασίας, εργοστάσιο

Μοντέλο.Αριθ	RDTR-CB -7000Α
1. Παράμετροι συσκευής
Ονομαστική τάση	380V
Ονομαστική συχνότητα	50 Hz
Σύστημα καλωδίων	Τριφασικό σύστημα μόνωσης τεσσάρων συρμάτων.
Συνολική ισχύς συστήματος	210 kW
Συνολικό ρεύμα συστήματος	552.6A
Συντελεστής ισχύος συστήματος	cosΦ=0.8
Το σύστημα συνοδεύεται από μια συσκευή αντιστάθμισης
2. Ρυθμιστής επαγωγικής τάσης βυθισμένος στο λάδι
Ονομαστική χωρητικότητα	70 kVA
Ρυθμιζόμενο εύρος τάσης εξόδου	0-420 V
Ρυθμιζόμενο εύρος ρεύματος εξόδου	0-166.6 A
Λειτουργία ρύθμισης τάσης	ηλεκτρικό / εγχειρίδιο
Ρυθμός παραμόρφωσης κυματομορφής	Λιγότερο ή ίσο με 3%
Τάση εκκίνησης	Λιγότερο ή ίσο με 1%
Σύνθετη αντίσταση βραχυκυκλώματος	Λιγότερο ή ίσο με 7% (εντός του εύρους ρύθμισης τάσης από 50% έως 100%)
Η απώλεια ισχύος είναι μικρότερη από 1% και η απόδοση είναι μεγαλύτερη από 98%.
3. Μετασχηματιστής μετατροπέα ξηρού τύπου
Ονομαστική χωρητικότητα	70 kVA
Τάση γραμμής εξόδου	10V
Ρεύμα εξόδου	0-7000A
Απώλεια χωρίς φορτίο	<4%
Ονομαστική τάση εισόδου	380V
Ονομαστικό ρεύμα εισόδου	184.2A
Ονομαστική τάση εξόδου	10V
Ονομαστικό ρεύμα εξόδου	7000A
Σύνθετη αντίσταση βραχυκυκλώματος	Λιγότερο ή ίσο με 5% στο 0-7000Α
Λειτουργία εξόδου	ανεξάρτητη έξοδος για κάθε φάση
Μέθοδος ψύξης	ξηρό, ψύξη με αέρα
Χρόνος λειτουργίας	μακροχρόνια λειτουργία σε ονομαστική τάση και ονομαστικό ρεύμα.
4. Κονσόλα
Με λειτουργία προστασίας μηδενικής εκκίνησης
Ο χρόνος δοκιμής μπορεί να ρυθμιστεί ανεξάρτητα και διαθέτει λειτουργία υπενθύμισης
Αφού ρυθμιστεί το ρεύμα, οι αποκλίσεις μπορούν να ρυθμιστούν αυτόματα ξεχωριστά
Το τροφοδοτικό και το ρεύμα εξόδου εμφανίζονται από λογισμικό υπολογιστή με ακρίβεια 0,5 επιπέδων
Ελέγξτε ηλεκτρικά την άνοδο και την πτώση τάσης για να επιτύχετε έλεγχο ρεύματος εξόδου, με προαιρετική ακρίβεια ελέγχου
Βιομηχανικός έλεγχος υπολογιστή βιομηχανικής ποιότητας. Ένα πλήρως αυτόματο έξυπνο σύστημα ελέγχου, δεν απαιτείται χειροκίνητη παρέμβαση για τη δοκιμή
Το σύστημα διαθέτει τιμή τάσης εισόδου και εμφανίζει την ενεργή ισχύ σε πραγματικό χρόνο
Μετά τη ρύθμιση του εύρους και των παραμέτρων αύξησης θερμοκρασίας, η συσκευή διατηρεί αυτόματα την τιμή του ρεύματος εξόδου. Έχει τη λειτουργία ρύθμισης του τρέχοντος σφάλματος
Διαθέτει 40 κανάλια λειτουργιών παρακολούθησης, μέτρησης και καταγραφής θερμοκρασίας και μπορεί να ελέγξει αυτόματα τη θερμοκρασία περιβάλλοντος, να συγκρίνει τη θερμοκρασία του σημείου δοκιμής για να σχηματίσει αύξηση θερμοκρασίας και να συναγερμό αυτόματα όταν ξεπεραστεί η καθορισμένη θερμοκρασία. Η θερμοκρασία και η τιμή αύξησης της θερμοκρασίας σε οποιοδήποτε σημείο μπορούν να ανακτηθούν, με σφάλμα μέτρησης ± 1%
Το κέλυφος της κονσόλας είναι κατασκευασμένο από χαλύβδινη πλάκα ψυχρής έλασης 2 mm, η κάτω πλάκα είναι παχύρρευστη και το σύνολο είναι συμπαγές και συμπαγές. Τόσο το εσωτερικό όσο και το εξωτερικό έχουν αφαιρεθεί από σκουριές και έχουν υποστεί αντισκωριακή επεξεργασία, ψεκάζονται ηλεκτροστατικά και το χρώμα είναι μπλε και γκρι καμηλό
Η κονσόλα ορίζει τις ενδεικτικές λυχνίες τροφοδοσίας, εκκίνησης και μηδέν σε κίτρινο, κόκκινο και πράσινο χρώμα αντίστοιχα
Το επίπεδο ακρίβειας του μετασχηματιστή ρεύματος είναι 0.5
Η κονσόλα είναι εξοπλισμένη με πόρτα ντουλαπιού για εύκολο άνοιγμα και συντήρηση του εξοπλισμού.
5. Μονωτικές ιδιότητες
Η αντίσταση μόνωσης μεταξύ των ενεργών μερών διαφορετικών πόλων του κυκλώματος της πλήρως αυτόματης συσκευής δοκιμής αύξησης θερμοκρασίας και μεταξύ των ενεργών τμημάτων κάθε κυκλώματος και του εδάφους, όταν η θερμοκρασία περιβάλλοντος είναι +25 βαθμός και η υγρασία είναι 45% έως Το 75%, είναι μεγαλύτερο ή ίσο με 100MΩ.
6. Περιβαλλοντικές συνθήκες
Θερμοκρασία περιβάλλοντος	-15 βαθμός -+50 βαθμός
Σχετική υγρασία	Λιγότερο ή ίσο με 90%
Υψόμετρο	Μικρότερο ή ίσο με 1000μ
